Hoe werd deze auto gebouwd:
De eerste Merlins werden in een mini fabriekje gemaakt. De Merlin TF ( Type Ford) werd gemaakt in samen werking met de VW , duidelijk zichtbaar aan de VW kever achterlichten.
De Merlin 2+2 is later verkocht als kitcar voor de meer handige sleutelaar.
Garage Rard Klinkers in Amersfoort heeft een 8 tot 10 tal voertuigen gemaakt voor de NL markt.
Ook zijn er via hem bouwpaketten verkocht aan partucilieren.
In Duitsland zijn de bouwpaketten verkocht via de Firma Morr.
Hier onder komen de bouwtekeningen en de omschrijving van de Merlin 2+2

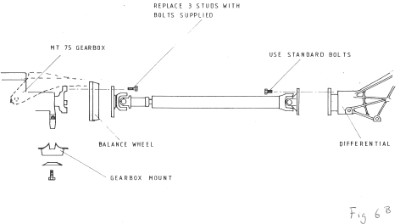

---------------------------------------------- Aandrijfas

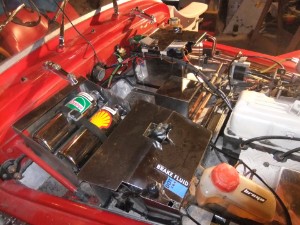

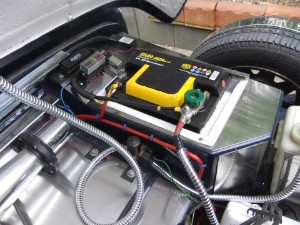

Accubak
Monteer de accubak zoals aangegeven staat op fig 21. Deze zit rechts onder de motorkap. Monteer de accubak met wat ruitenkit voor de afdichting. Hetis aan te raden de accubak niet te ver naar voren te zetten zodat er naderhand nof wat kabels os slangen voor de accubak lasngs kunnen lopen.
Aandrijfas volgt

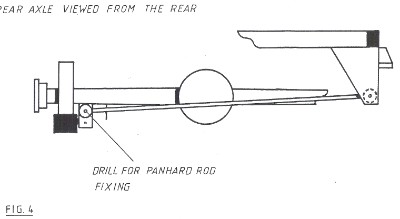

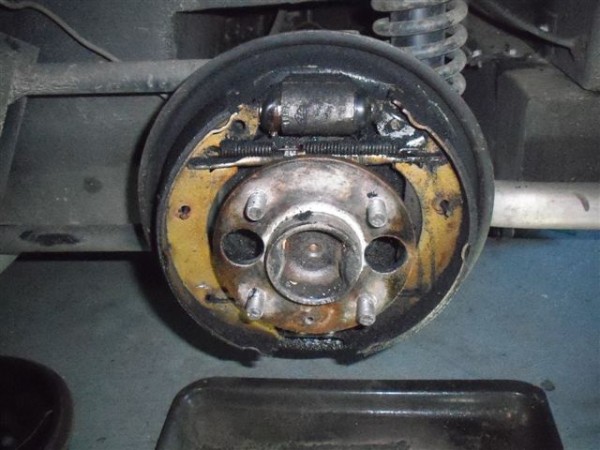

Achterwiel ophanging

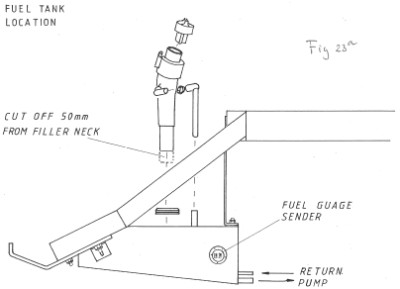

Benzinetank
De benzinetank wordt achter onder de auto geplaatst. Zaag eerst de twee gaten uit de kofferbak, waar de benzinemeter, resp. vulslang doorheen gaan. De benzinetank zit vast met 4 beugels. Twee zitten vast op het frame, de andere twee op de carrosserie. Zie fig 23.

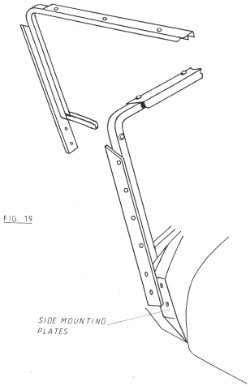

Bumpers
De voorbumper-steunen zitten vast op het voortrein. Umoet een extra gat bij boren.
De achterbumper-steun zitten ditect vast op het frame.
Clignateurs volgt

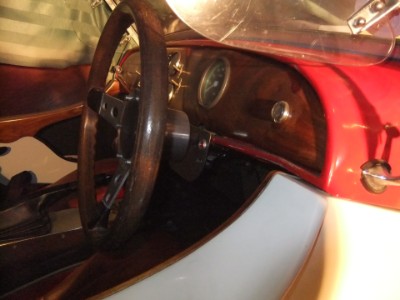

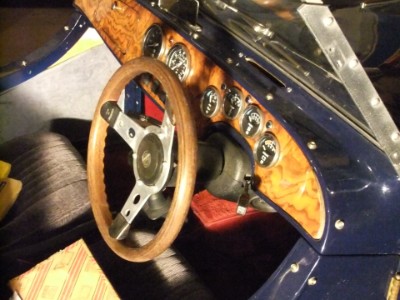

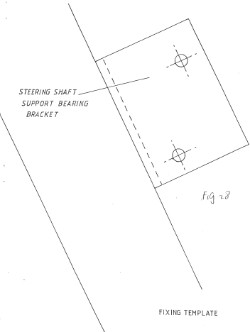

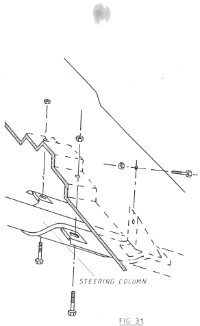

Dashboard

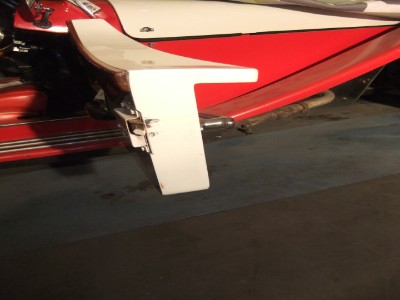

Deur

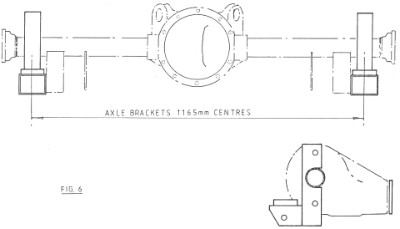

Difrentieel

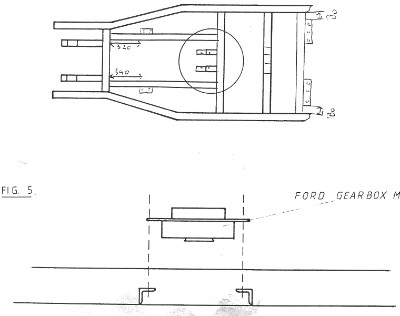

Frame
Handrem volgtHoofdremcilinder volgt
Kachel volgt

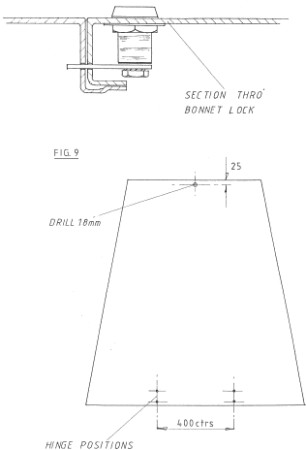

Kofferbak De kofferbak scharniert d.m.v een pianoscharnier. Deze moet u vastzetten op de boddy en de kofferbak d.m.v. korte, nier roestende parkers. Het is raadzaam om de parkers iets te verzinken. Het kofferbakslot monteert u zoals aangegeven op de tekening Het is aan te bevelen aan de zijkant van de kofferklep twee nylon-bandjes te maken, zodat de klep niet helemaal geopend kan worden. zie ook figuur 15.
Pendaalbox

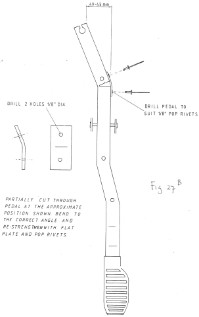

Het eenvoudigste is om de pendaalbox uit de Taunus in zijn geheel eruit te halen,zodat u dan gemakkelijk de pendalen kunt overzetten in de Merlin pendaalbox. Het gaspendaal moet zoals aangegeven in fig 27 iets worden berbogen. Hoeveel dat moet zijn kunt u eigenlijk pas naderhand bepalen als u de overige pendalen op hoogte gaat brengen. Het koppelingspendaal is namelijk te verstellen door middel van de contra-moeren op de versnellingsbak. Het rempendaal hebben wij verstelbaar gemaakt.
De pendaalbox wordt gemonteerd zoals aangegeven op fig 29. U boort eerst in het midden van de pendaalbox een gaatje. Boor daarna ook een gaatje in het polyester en hang de pendaalbox voor proef op. Breng de hoofdremcilinder ( fig boven) aan en controleer of de stand van de pendalen en pendaalbox u bevalt. is dit niet het geval, dan kunt u deze nu nog eenvoudig verplaatsen. Als u de juiste stand gevonden hebt, boort u aan de buitenzijde van de pendaalbox 4 gaten van 8 mm. Boor deze hierna door in het polyester,demonteer dependaalbox weer. leg aan de bovenzijde onder de motorkap de bijgeleverde ijzeren plaat, teken de gaten aan de onderezijde af en boor 4 gaten in de ijzeren plaat.U kunt hierna de pendaalbox er in monteren.

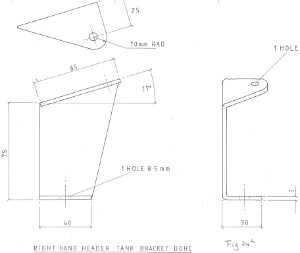

Radiator
Reflectors volgt
Remmenleidingen

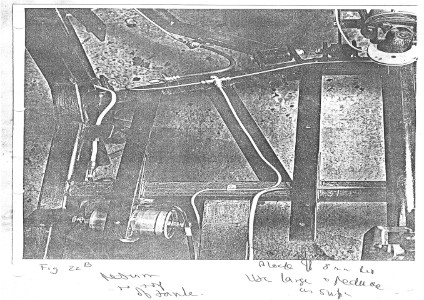

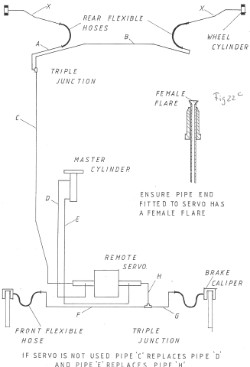

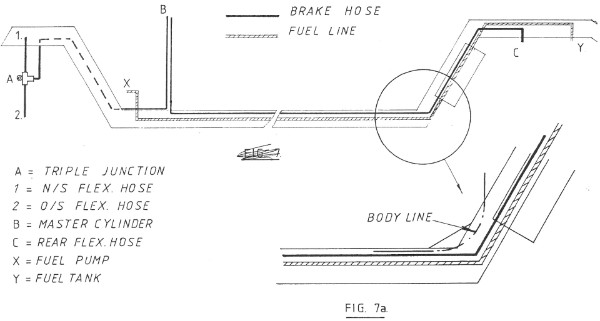

De remleidingen worden aangesloten volgens onderstaand figuur 22 c. Zorg dat de leidingen strak langs de chassiebalken lopen zodat er geen beschadigingen kunnen optreden.( figuur 22 a en figuur 22b) Alle bevestigingsklemmen dienen voorzien te zijn van een rubbermantel om door slijten van de leiding te voorkomen.
Bij het aansluiten van de leiding op de wartel dient de velskraag mooi rond en glad te zijn om voor een goede afdichting te zorgen.
Ruitenwissers

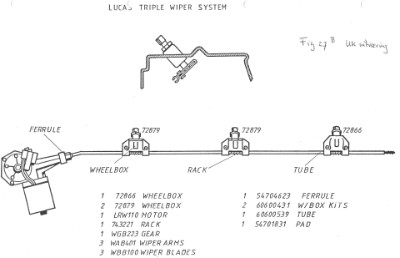

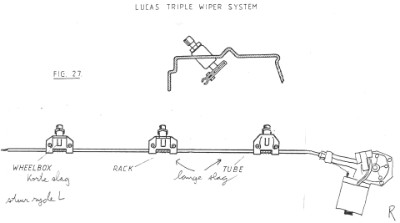

De auto beschikt over drie ruitenvegers. U moet hiervoor dus ook drie gaten boren. Boor deze gaten zoals aangegeven op figuur 33. U boort de gaten onder een hoek van 45 graden en een gat van 16 mm.De ruitenwissermotor wordt naderhand onder het dashbord aan de rechterzijde tegen de body aangeklemd, met de zelfde beugel waarmee de motor in de mini zat gemonteerd.De ruiten wisser is van BL. U hebt wel een nieuwe kabel nodig omdat de volle lengte gebruikt moet worden. Tudden de wielboxen wordt de kabel door pijpjes geleid. Deze pijpjes kunnen bijv van koper worden gemaakt met aan beide zijde een ,,kraagje'
figuur 27 Linksgestuurd en fig 27b Rechts gestuurde auto
Voorwiel ophanging
Vuldop volgt
***********************************************************************************************
